Redes de datos y telefonía

ACESS Y TRUNK Access:  e s un dispositivo de red que interconecta equipos de comunicación inalámbricos. Trunk : lo utilizamos cuando necesitamos conectar mas de un equipo entre si Aqui se ve como los ordenadores estan conectados con el acess y con los switch mediante un trunk en el modulo IP/GSM  se necesitaria uno

Pach pannel  Capa 1 (No hay luces) Switch  Capa 2 (Hay luces DATA LINK) Varios switch con muchos cables Uplink-->  Sirve para conectarlo de un switch a otro switch (los amplia) Tomas empotradas-->  Están empotradas a la pared y se conectan el RJ45 SAI --> Sistema de alimentación Ininterrumpida Para cuando se marche la luz no afecte al router Unidad Rack--> es una unidad de medida usada para describir la altura del equipamiento preparado para ser montado en un  rack  de 19 o 23  pulgadas  de ancho (48,26 cm  o 58,42 cm). Una unidad  rack  equivale a 1,75 pulgadas (4,445 cm ) de alto. Cada distancia que hay al agujero son 0.625" y 3 forman 1.25"

1.-  C 2.-  Todas son correctas 3.-  A 4.-  C 5.-  A --> Um  La  UM es la interfaz aérea para el estandar de telefonía de GSM que e s la interfaz entre la estación móvil (MS) y la estación transceptora base (BTS) 6.-  C 7.-  Todas son correctas 8.-  B 9.-  A y B 10.-  Todas son correctas 11.-  B y C --> PTR y TR1   nos referimos al TR1 en rdsi y si no al  PTR 12.-  C

Instalación  Se conectan los teléfonos en paralelo. PTR --> Punto de Terminación de Red: Aquí empieza la red interior de usuario donde se conectan un cable a la roseta. Cable de línea: Este es el cable que va desde el PTR a la roseta Roseta: Esta es la conexión de los cables en la roseta de RJ11, se conectan los dos del medio. Cable RJ11: Cable de RJ11 donde lo vemos por dentro y vemos los dos cables principales Teléfono conectado: Por último conectamos el teléfono a la roseta Pasamos del bucle local a 4 hilos,de telefonía básica a telefonía digital y de la conexión en paralelo a conexión en bus. Instalación del teléfono en RDSI Esta instalación no es muy común verla en casas. Conexión en bus La conexión en bus es inteligente, no como la conexión en paralelo. Manda la información divididas en bits. Comentarios

El puerto FXO (Foreign eXchange Office) conecta el gateway con la línea telefónica analógica. El gateway de voz nos va a permitir utilizar esta línea de comunicación en nuestra red de VoIP. Podremos recibir y hacer llamadas a abonados de teléfono analógico desde los teléfonos IP. En este caso no podemos usar una extensión para un solo teléfono, por lo que usaremos un trunk para podernos conectar a muchos teléfonos. De los dos puertos de red (RJ45) sólo utilizaremos uno. Vamos a conectar el puerto rotulado como “INTERNET”. Por este puerto el gateway de voz recibirá (por DHCP) una dirección IP. El otro puerto, rotulado como “ETHERNET” lo vamos a dejar sin conectar ya que en esta práctica no vamos a utilizar la posibilidad que tiene este dispositivo de poderse utilizar también como NAT (el SPA3120 es también un router de banda ancha) .  Configuración básica del Gateway A continuación accedemos al Gateway vía Web. saldrá una pantalla similar a la mostrada en la ...

EXAMEN 1.- A                                    9.-A 2.- B                                   10.-B 3.- B                                   11.-B 4.- A                                   12.-B 5.- C                                   13.-B 6.- A                                   14.-C 7.- C                                   15.-B 8.-C

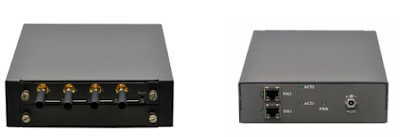

Gateway OpenVox GSM ir a “ network--lan settings ” y configurar dirección IP y puerta de enlace de su red, y dar clic en el botón “Save” y después en “Apply” Acceder de nuevo a la configuración web del Gateway OpenVox GSM a través de la IP asignada. Dentro de la interfaz de configuración web del Gateway OpenVox GSM ir a  “ SIP—>SIP Endpoints—>Add New SIP Endpoint ” Para establecer una troncal SIP. Name : Nombre que se desea poner a la troncal. *  User Name : Usuario de la troncal. *  Password : Contraseña de la troncal. *  Registration : Metodo de registro del gateway, seleccionar la opción “ This gateway registers whit the endpoint ” o  “ client ”  segun la version de firmware del gateway, para configurar con un servidor PBX. *  Hostname or IP Address : Dirección  IP del servidor PBX Trunk--> es la conexión entre la PBX y el GSM NAT: El NAT (Network Address Translation) traduce la IP publi...

DECT Es un estándar ETSI para teléfonos inalámbricos digitales, comúnmente utilizado para propósitos domésticos o corporativos. El DECT también puede ser utilizado para transferencias inalámbricas de datos    Esta es la practica que hicimos conectando un router con un switch que conectabamos a un teléfono movil ,un ordenador y un telefono digital mediante IP. Esta antena va conectada mediante RJ45 a nuestra PBX y esta antena emite la señal que captan los repetidores

TIPOS DE TECNOLOGIAS Ethernet: Usa  la interfaz RJ45, y la topologia en estrella.Tiene  4 cables, 2 para transmitir y dos para recibir. Es digital y utiliza  conmutación de paquetes .La voz IP utiliza ethernet e intenta imitar la telefonía convencional. La topología es en  estrella .  Hemos visto el modelo OSI que se constituye de 4 capas: Capa 1 -Es la capa física Capa 2- Data Link (la MAC y el switch) Capa 3-Las IP (router) Capa 4- Capa de transporte (TCP/UDP) WIFI:  Es  inalámbrica  y usa  CSMA/CA RTB:  Red de telefonía básica.Utiliza el  par de cobre (A y B) o bucle local  para alimentación , señalización Dual Tone y voz. Utiliza  conmutación de circuitos . La interfaz de este es  RJ11  de 2 hilos. La topología es en estrella y en arbol. Esto ahora esto se ha sustituido por lo digital, DSI  ( Digital Service Infraestructure ). RDSI:  Red digital...
