Se denomina red telefónica básica RTB al servicio telefónico básico que permite al usuario, por medio de un terminal telefónico autorizado, y todo tipo de llamadas de , así como a servicios de inteligencia de red y utilizar los servicios suplementarios telefónicos.
HUECOS: ESTABLECER-RECIBIR-VOZ-ACCEDER
2º
La red interior del edificio se compone del conjunto de , , elementos de y equipos activos que son necesarios instalar para establecer la conexión entre las BAT (Bases de Acceso de Terminal) y la red exterior de alimentación.
HUECOS: CONDUCTORES-CANALIZACIONES-CONEXION
3º
¿Cuáles de las siguientes redes no pertenecen a la red interior del edificio?
Red de tránsito.
)
4º
Señala las respuestas correctas respeto a la red alimentación telefónica de un edificio:

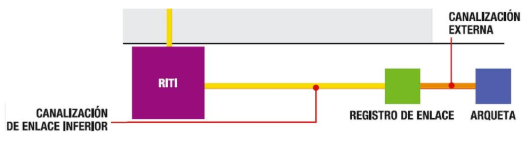

Cuando su estructura se establece mediante cable se introduce en la ICT del inmueble a través de la arqueta de entrada y de la canalización externa.
Cuando su estructura se establece mediante medios radioeléctricos tendrán, en el recinto de instalaciones de telecomunicación superior (RITS), los equipos de recepción y procesado de las señales captadas.
5º
Señala las respuestas correctas:
6º
Señala las respuestas correctas:
Las regletas del punto de interconexión necesariamente serán de 10 pares.
La red de distribución es única, independientemente del número de operadores que presten servicio en el inmueble.
7º
Señala las respuestas correctas:
La red de dispersión tiene su origen en los puntos de distribución, situados en los registros secundarios.
El punto de distribución tiene la misión de realiza la unión entre las redes de distribución y de dispersión del inmueble.
El punto de distribución puede estar formado por regletas de 5 pares.
8º
Señala las afirmaciones correctas:
La red interior, a través de la canalización interior de usuario, finaliza en las bases de acceso de terminal (BAT).
El PAU es el elemento físico que determina la terminación de la red comunitaria y el comienzo de la red interior del usuario.
9º
En las BAT:
Serán los dos contactos centrales, correspondientes a los contactos 3 y 4, marcados como L1 y L2, los destinados a las señales de voz, en una u otra dirección.
10º
En un conector RJ11, relaciona cada color con su función. Pon el número que corresponda en cada caso.
VERDE-1
ROJO-2
AMARILLO-3
BLANCO Y NEGRO-4
11º
Señala las respuestas correctas:
Las regletas de conexión, en el punto de interconexión ubicado en el registro principal del RITI, podrán tener una capacidad individual de 5 pares.
12º
Los descargadores son unos dispositivos de de líneas telefónicas por , absorbiendo posibles picos de alimentación evitando así su prolongación hasta los terminales.
Instalación Se conectan los teléfonos en paralelo. PTR --> Punto de Terminación de Red: Aquí empieza la red interior de usuario donde se conectan un cable a la roseta. Cable de línea: Este es el cable que va desde el PTR a la roseta Roseta: Esta es la conexión de los cables en la roseta de RJ11, se conectan los dos del medio. Cable RJ11: Cable de RJ11 donde lo vemos por dentro y vemos los dos cables principales Teléfono conectado: Por último conectamos el teléfono a la roseta Pasamos del bucle local a 4 hilos,de telefonía básica a telefonía digital y de la conexión en paralelo a conexión en bus. Instalación del teléfono en RDSI Esta instalación no es muy común verla en casas. Conexión en bus La conexión en bus es inteligente, no como la conexión en paralelo. Manda la información divididas en bits. Comentarios
HERRAMIENTA DE IMPACTO Es una h erramienta de punción con carga de resorte utilizado para empujar los hilos entre los pins de metal, permitiendo pelar al mismo tiempo el revestimiento del cable. Esto asegura una buena conexión eléctrica del cable con los pins que se encuentran dentro del Jack. Tipos de cables: Están el blanco/naranja y naranja para TRANSMITIR Y el blanco/verde y verde para RECIBIR Los ordenadores están conectadas a un switch, el cual si el ordenador transmite el switch tiene que recibir, y que si el switch transmite el ordenador tiene que transmitir. Si tienes dos cosas iguales las cuales hacen la misma función por ejemplo la de transmitir los cables deben de ir cruzados para que puedan hacer las dos funciones las cuales son las de TRANSMITIR Y RECIBIR. CABLE TESTER Pass: significa que esta correcto Cross: quiere decir que es un cable cruzado Op...
EL MODELO OSI OSI: Open System Interconnection. Es un sistema que describe una serie de protocolos los cuales estan divididos o estructurados en 7 capas o niveles.(interface) Capa fisica(1 Hardware) Topologia en estrella. Capa de enlace de datos(2 Data link) Mac: Media Acess Control Dirección física:(MAC) 00-50-56-C0-00-01 IP:192.1618.18.3 Numero MAC en binario: 40-A8-F0-49-34-16 0100,0000-1010,1000-1111,0000- 0100,1001-0100-0001,0110 EL SISTEMA HEXADECIMAL El sistema hexadecimal es el sistema de numeración posicional que tiene como base el 16. Sus números están representados por los 10 primeros dígitos de la numeración decimal, y el intervalo que va del número 10 al 15 están representados por las letras del alfabeto de la 'A' a la 'F'. 3.Capa de red: Numero de IP en binario IP Una dirección IP es ...
