RDSI RTB y Ethernet

RDSI-RTB-ETHERNET

Estructura  de la telefonía actual, usa una topología en anillo y se conectan entre teléfonos móviles y teléfonos fijos:

RTB:

Red de telefonía básica, utiliza el par de cobre o bucle local para transmitir, interfaz es el RJ11 de 2 hilos ( A y B ).
Diseñada para la transmisión de voz, puede también transportar datos (ADSL)

Esta a su vez usa la topologia en arbol ,red en la que los nodos están colocados en forma de árbol.

Pero a su vez tambien usa la famosa topologia en estrella que es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto

(Ahora todo esto de la topología en árbol ya no existe, ha sido sustituido por lo digital, DSI).

:

Señalización:

 Los teléfonos de tonos utilizan una matriz de 4 filas por 4 columnas. Cada fila y cada columna corresponden a una frecuencia determinada. Al pulsar un dígito, el teléfono genera una señal de audio compuesta por la suma de dos frecuencias (la correspondiente a la fila + la correspondiente a la columna del dígito), que pueden ser luego fácilmente detectadas en la central pública, por medio de filtros adecuados.

• Como funciona un teléfono:

Los pasos de la realización de una llamada son los siguientes:

• Solicitud para una conversación.

Teléfono discado: La idea del teléfono de disco consiste en enviar, sobre el mismo par de cobre, una señalización numérica que indique el destino de la conversación. Los teléfonos de disco (o teléfonos decádicos) implementan esta señalización interrumpiendo por periodos cortos de tiempo la corriente de bucle, tantas veces como el dígito “discado´´.El discado se realiza a “diez pulsos por segundo”, siendo cada dígito representado por 60 ms de bucle abierto y 40 ms de bucle cerrado. Entre cada dígito deben transcurrir como mínimo 250 ms.

• escoger el hablante: Dual Tone Multi Frenquency:

 Este teléfono tenía 10 botones (0 al 9) más el * (asterisco) y el # (numeral). Los teléfonos de tonos utilizan una matriz de 4 filas por 4 columnas. Cada fila y cada columna corresponden a una frecuencia determinada. Al pulsar un dígito, el teléfono genera una señal de audio compuesta por la suma de dos frecuencias (la correspondiente a la fila + la correspondiente a la columna del dígito), que pueden ser luego fácilmente detectadas en la central pública, por medio de filtros adecuados. (SEÑALIZACIÓN)

• Indicación del progreso de la llamada (timbrando, ocupado, etc.)

• Indicación de recepción de una nueva llamada

Los procesos de conmutación son los encargados de establecer las conexiones entre los diferentes nodos o terminales de la red. Se puede definir como el proceso para establecer una conexión individual desde un punto de entrada (Usuario “A”), hacia un punto de salida (Usuario “B”), como se esquematiza en la siguiente figura.

Todo esto de la RTB era mediante conmutación de circuitos, es decir, que todo se hacía mediante cables y relés, pero todo esto cambió de analógico a digital y pasó a ser conmutación de paquetes con ´´relés´´ digitales. Este cambio se realizó por el TDM y entonces la nube de telefonía pasó a ser DSI.

RDSI

La red RDSI tiene dos canales, el básico y el primario, pero por ahora nos vamos a centrar solo en el básico.

RDSI:

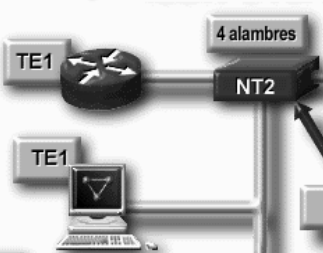

NT2: red de tipo bus donde termina la red

a la derecha se mostraba el NT1 que son dos alambres que van a la oficina central que es lo necesario para que nos llegue a casa

esto se utiliza para adaptar esto a los hogares aunque esta ya no es utilizado.

 BUS

Voice IP  imita o intenta imitar la señalización de dual tone de la telefonía convencional analógica.

RDSI:

su interfaz es el S/T que tiene 4 hilos y usa un conector muy parecido al del RJ45 por lo que son casi iguales. Tiene una topología en bus.

Las mas usadas son la fibra y el ADSL

FTTH:

Fiver to the home conocida como fibra óptica, es la que nos permite llegar telefonía e internet, es  la más utilizada.

ADSL:

Asimetric Digital Suscriber Line

no  es asimétrica  por lo tanto la velocidad de subida y bajada de archivos no es igual, tiene par de cobre, y su interfaz es la misma que la de RTB.
